ඉංජිනේරු ඇදීම (Engineering Drawings ) - 3

 ඉංජිනේරු ඇදීමේදී භාවිත වන විවිධ සම්මත

අකුරු හා ඉලක්කම්

    සැලසුම් චිත්‍ර ඇදීමේදී අකුරු හා ඉලක්කම් ලිවීමට සිදුවන අතර ඒවා ලිවීමට සම්මත නීති රීති පවතී.

• ඉලක්කම් හා ඉංග්‍රීසි අකුරු ලිවීමේ මිනුම්

ප්‍රධාන මාකෘකා 7mm , අනු මාතෘකා 5mm , සටහන් 3mm උස ප්‍රමාණවලින් ලිවිය යුතු අතර කැපිටල් අකුරු පමණක් භාවිතවේ .

උදාහරණ -

A   B   C   D    E   F   G   H   I   J   K   L  M   N   O   P   Q   R   S   T   U   V   W   X    Y  Z

1   2    3   4     4   5   6    7    8   9   0

• ඉලක්කම් හා සිංහල අකුරු ලිවීමේ මිනුම්

ප්‍රධාන මාකෘකා 5mm , අනු මාතෘකා 3.5mm , සටහන් 2.5 mm උස ප්‍රමාණවලින් ලිවිය යුතු අතර කැපිටල් අකුරු පමණක් භාවිතවේ .

උදාහරණ -

ක ග   ච   ජ   ට   ඩ   ණ   න   ද   න   ප   බ   ම   ය   ර   ල   ව   ස   හ   ළ     සම්මත පරිමාන

යම් කිසි වස්තුවක් කඩදාසිය තුල ඇදීමේ හා පැහැදිලිව කියවා ගැනීමේ පහසුව තකා එහි සැබෑ ප්‍රමාණයට වඩා කුඩාකර ඇදීම, එම ප්‍රමාණයෙන්ම ඇදීම හෝ විශාල කර ඇදීම පරිමාණයට ඇදීම ලෙස හැදින්වේ.

සම්පූර්ණ ප්‍රමාණයේ පරිමාණ - වස්තුවක් ඒහි සැබෑ මිනුම් වලටම ඇදීමේ කඩදාසියේ ඇදීම . පරිමාණය අනඅපාතයක් ලෙස මෙසේ දක්වයි. 1:1

 විශාල කළ පරිමාණ - ඔරලෝසුවක දැති රෝදයක් වැනි කුඩා වස්තුවක් විශාල කර ඇදීමයි.  පරිමාණය අනුපාතයක් ලෙස 2:1, 10:1 100:1 දක්වයි

කඩා කළ පරිමාණ - නිවාස සැලැස්මක් වැනි විශාල  වස්තුවක් කුඩා කර ඇදීමයි.  පරිමාණය අනුපාතයක් ලෙස 1:100, 1:50000, 1:10 දක්වයි.

පරිමාණ සැකසීම

• ගණනය කිරීම මගින්

පරිමාණ භාගය = චිත්‍රය මත ඇති දුර

                        වස්තුවේ නියමිත ප්‍රමාණය

උදා - 1:50 පරිමාණය භාවිතා කර අදිනු ලබන සැලැස්මක  2.7 m ක් පෙන්වීම සදහා කොපමන දුරක් ඇදිය යුතුද?

        ( 1:50 යන්නෙන් අදහස් වන්නේ කඩදාසිය මත ඇද ඇති 1m ක් මගින් 50m ක් නිරූපණය කරන බවයි.)

                1/50 = චිත්‍රය මත ඇති දුර / 2.7 * 1000

                චිත්‍රය මත ඇති දුර (ඇදිය යුතු දුර) = (1 * 2700)/50 = 54 mm

• පරිමාණ ඇදීම මගින්

සාමාන්‍ය පරිමාණය හා විකරණ පරිමාණය

මිලි මීටර්, ඩෙසි මීටර්, සෙන්ටි මීටර් එකම කුලයට අයත් මිණුමක් එකවර කියවීම සදහා සකස් කර ගනී .

විකර්ණ පරිමාණයක් සකස් කර ගැනීම

1: 25 පරිමාණයට ඇදීමට නියමිත සැලසුම් චිත්‍රයක 2.37 m ක දිගක් ලකුණු කිරීම සදහා මිනුම් ලබා ගැනීමට විකර්ණ පරිමාණයක් සැකසීම.

මීටර් 1ක් දැක්වීම සදහා මිලි මීටර් 40ක් ඇදිය යුතු බැවින් මීටර් 3ක දිගක් පෙන්වීම සදහා මිලි මීටර් 40 කොටස් 3ක් හෝ 4ක් තිරස් රේඛාවක ලකුණු කර වීඩියෝවේ පරිදි විකර්ණ පරිමාණය සකස් කර ගණනය කිරීමකින් තොරව චිත්‍රයේ ලකුණු කිරීම සදහා මිනුම් ලබාගත හැක.

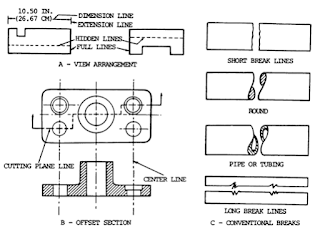

භාවිත වන සම්මත රේඛා වර්ග

සම්මත රාමුව

සැලසුම් චිත්‍රයක් ඇදිය යුත්තේ කඩදාසිය මත අදින ලද සම්මත රාමුවක් තුලය. සම්මත රාමුව තුල එම සැලසුම් චිත්‍රය පිළිබද දත්ත රාශියක් දන්වන අතර මෙම සම්මත රාමුව ආයතනය අනුව , විෂය ක්ෂේත්‍රය අනුව හා රටවල් අනුව වෙනස් විය හැකිය . පහත දැක්වෙනුයේ අ.පො.ස. උසස් පෙළ විෂය නිර්දේශයට අනුකූල සම්මත රාමුවයි.

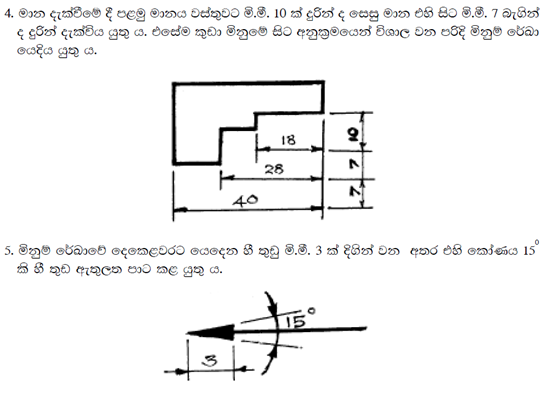

මාන දැක්වීම

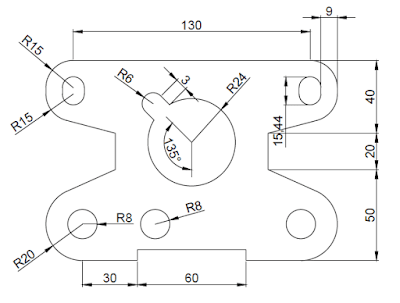

අභ්‍යාසය

පහත දැක්වෙන්නේ ලී වලින් සාදන ලද පාදමක සැලැස්මකි එය සම්මත රාමුව තුල ඇද දක්වන්න.  සියලුම මිනුම් මිලි මීටර් වලිනි. චිත්‍ර අංකය 1 ලෙස සටහන් කරන්න.
